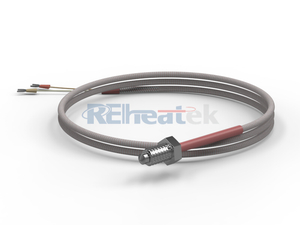

Ümarakujulise terminaliga termokoup

Termopaar on andur temperatuuri mõõtmiseks. See koosneb kahest erinevast metallist, mis on ühendatud ühes otsas. Termopaare on palju tüüpi, tüüpi J, K, T ja E on kõige tavalisemad tüübid (mitteväärismetall) ning R -tüüpi ja B termopaarides kasutatakse kõrge temperatuuriga rakendustes (Nobal metall).

Kogus:



Küsima Lisage korvi

Kestamaterjal

Sus304

Sus316 - suurepärane korrosioonikindlus ja lõhede korrosioonikindlus, mida kasutatakse laialdaselt keemiatööstuses.

Inconel600 - tugeva stressi ja korrosioonikindlusega soojuse ja korrosioonikindla teras, mida kasutatakse laialdaselt erinevates küttekomponentides ja naftakeemiatööstuses.

Paigaldamine ja kinnitamine

Erinevad kinnitusvalikud, sealhulgas fikseeritud või liikuv äärik, fikseeritud või liikuv niit või ilma kinnitamiseta.

Ristmike stiilid ja üksikasjad

Maandatud

1. Hea soojusülekanne väljastpoolt termopaaride ristmikule

2. kiire reageerimine

3. Elektrilise müra korral pole sobiv

Maapealne

1. reageerimise aeg on aeglasem kui maandatud stiil

2. pikk kasutulu

3. Vastupidavus elektrilisele mürale

Paljastatud

1. Kiire reageerimine

2. Gaasi temperatuuri mõõtmiseks sobib

Termopaari tüübid ja temperatuurivahemik
Tüüp	Traatmaterjal		Temp. Ulatus	Täpsus
Tüüp	+	-	Temp. Ulatus	Täpsus
K	Nikkel-kroom	Nikkel	-200 ~ 1000 ° C	+/- 2,2 ° C või +/- .75%
J	Triikraud	Konstant	0 ~ 600 ° C	+/- 2,2 ° C või +/- .75%
T	Vask	Konstant	-200 ~ 300 ° C	+/- 1,0 ° C või +/- .75%
E	Nikkel-kroom	Konstant	-200 ~ 700 ° C	+/- 1,7 ° C või +/- 0,5%
N	Nicrosil	Nisil	-200 ~ 1200 ° C	+/- 2,2 ° C või +/- .75%
R	Plaatina rodium - 13%	Plaatina	0 ~ 1400 ° C	+/- 1,5 ° C või +/- .25%
S	Platinum Rhodi um - 1 0%	Plaatina	0 ~ 1400 ° C	+/- 1,5 ° C või +/- .25%
B	Plaatina rodium - 30%	Plaatina rodium - 6%	0 ~ 1500 ° C	+/- 0,5%

Termopaari tüübid ja temperatuurivahemik
Tüüp	Traatmaterjal	Temp. Ulatus	Täpsus
+	-
K	Nikkel-kroom	Nikkel	-200 ~ 1000 ° C	+/- 2,2 ° C või +/- .75%
J	Triikraud	Konstant	0 ~ 600 ° C	+/- 2,2 ° C või +/- .75%
T	Vask	Konstant	-200 ~ 300 ° C	+/- 1,0 ° C või +/- .75%
E	Nikkel-kroom	Konstant	-200 ~ 700 ° C	+/- 1,7 ° C või +/- 0,5%
N	Nicrosil	Nisil	-200 ~ 1200 ° C	+/- 2,2 ° C või +/- .75%
R	Plaatina rodium - 13%	Plaatina	0 ~ 1400 ° C	+/- 1,5 ° C või +/- .25%
S	Platinum Rhodi um - 1 0%	Plaatina	0 ~ 1400 ° C	+/- 1,5 ° C või +/- .25%
B	Plaatina rodium - 30%	Plaatina rodium - 6%	0 ~ 1500 ° C	+/- 0,5%

Mis on termopaari pikendusjuhe？

Termopaaride pikendusjuhe kasutatakse termopaari sondist juhtimissüsteemi või digitaalse kuvarisse, eriti pikamaaga. See on odavam ja madalam klass kui termopaaride traadil.

Termopaar Tüüp	Pikendusjuhe Tüüp	Traatmaterjal		Temp. Helises e (℃)	Tolerants (µV)
Termopaar Tüüp	Pikendusjuhe Tüüp	+	-	Temp. Helises e (℃)	1. klass	2. klass
K	Kx	Nikkel-crome	Nikkel-salicon	-25 ~ 200	± 60	± 100
	Kca	Nikkel-crome	Nikkel-salicon	0 ~ 150	-	± 100
	KCB	Triikraud	Vask-nikkel	0 ~ 150	－	± 100
	KCC	Vask	Vask-nikkel	0 ~ 100	－	± 100
E	Ex	Nikkel-crome	Vask-nikkel	-25 ~ 200	± 120	± 200
J	Jx	Triikraud	Vask-nikkel	-25 ~ 200	± 85	± 140
T	Tx	Vask	Vask-nikkel	-25 ~ 100	± 30	± 60
N	Nx	Nikkel-crome	Nikkel-salicon	-25 ~ 200	± 60	± 100
N	Nc	Vask-nikkel	Vask-nikkel	0 ~ 150	－	± 100
R	RCA	Vask	Vask-nikkel	0 ~ 100	－	± 30
R	RCB	Vask	Vask-nikkel	0 ~ 200	－	± 60
B	Bc	Vask	Vask	0 ~ 100	－	－
S	SCA	Vask	Vask-nikkel	0 ~ 100	－	± 30
S	SCB	Vask	Vask-nikkel	0 ~ 200	－	± 60

Eelmine:

Järgmine:

Seotud tooted

Kruviga keermestatud termopaar

90 -kraadine termokopp

Termopaar koos pistikuga

Y-kujulise terminaliga termokoup

90 -kraadine painutatud termokoup fikseeritud plaadiga

Termopaari sond terasest voolikuga

Termopaar rrlw

Termopaar rryh

Keermestatud termopaar

Keermestatud termopaar ühenduse peaga

Ääriku termopaar

Ääriku termopaar ühenduspeaga

Omadused		1. Kuluefektiivne 2. väike suurus 3. vastupidav 4. lai töövahemik 5. Täpne suurte temperatuurimuutuste jaoks 6. Kiire reageerimine 7. Lai temperatuurivõime


Kuidas valida		Esitage järgmine teave: 1. Mis on rakendus 2. Termopaari tüüp (K/J/T/E/N/R/S/B) 3. sondi läbimõõt ja pikkus 4. paigaldusnõuded (niit või ääriku suurus) 5. Temperatuurivahemik 6. Termopaari või kesta materjali keemiline vastupidavus

Omadused		1. Kuluefektiivne 2. väike suurus 3. vastupidav 4. lai töövahemik 5. Täpne suurte temperatuurimuutuste jaoks 6. Kiire reageerimine 7. Lai temperatuurivõime


Kuidas valida		Esitage järgmine teave: 1. Mis on rakendus 2. Termopaari tüüp (K/J/T/E/N/R/S/B) 3. sondi läbimõõt ja pikkus 4. paigaldusnõuded (niit või ääriku suurus) 5. Temperatuurivahemik 6. Termopaari või kesta materjali keemiline vastupidavus
