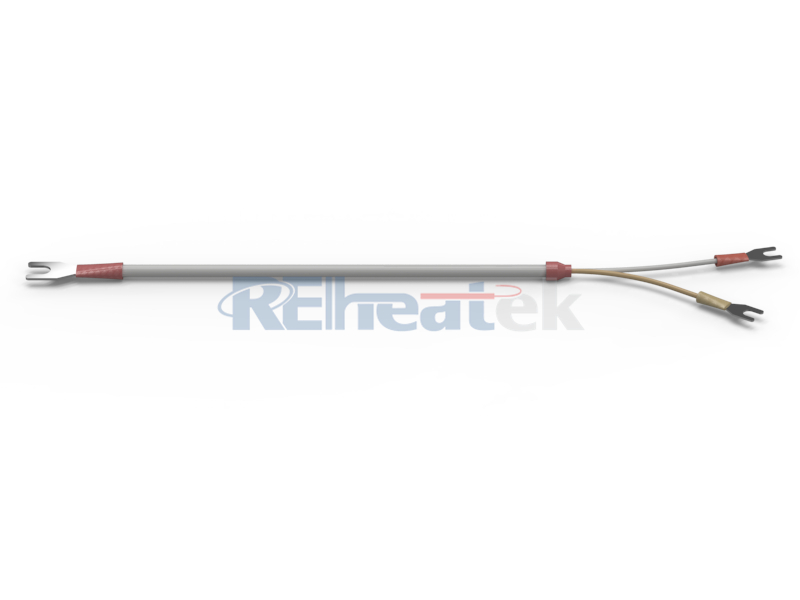

קבוצה תרמית עם מסוף בצורת Y מיצרן סין

חומר נדן

SUS304

SUS316 - עמידות בפני קורוזיה בורות מעולה ועמידות בפני קורוזיה נקיקה, הנמצאת בשימוש נרחב בתעשייה הכימית.

Inconel600 - פלדה עמידה בחום וקורוזיה עם לחץ חזק ועמידות בפני קורוזיה, הנמצאת בשימוש נרחב ברכיבי חימום שונים ותעשייה פטרוכימית.

הרכבה ותיקון

מגוון אפשרויות הרכבה הכוללות אוגן קבוע או מטלטל, חוט קבוע או מטלטלין, או ללא תיקון הרכבה.

סגנונות צומת ופרטים

מוּאֲרָק

1. העברת חום טובה מבחוץ לצומת הצמד התרמי

2. תגובה מהירה

3. אין מתאים למקרה רעש חשמלי

לא מעוצב

1. זמן התגובה איטי יותר מהסגנון המקורקע

2. חיי שירות ארוכים

3. התנגדות לרעש חשמלי

חָשׂוּף

1. תגובה מהירה

2. מתאים למדידת טמפרטורת הגז

3. חוזק מכני לקוי במגע עם מבני מדידה אחרים

סוגי צמד תרמי וטווח טמפרטורות
סוּג	חומר תיל		טמפ '. לָנוּעַ	דִיוּק
סוּג	+	-	טמפ '. לָנוּעַ	דִיוּק
ק	כרום ניקל	ניקל-אלומל	-200 ~ 1000 מעלות צלזיוס	+/- 2.2 מעלות צלזיוס או +/- .75%
י	בַּרזֶל	קונסטנטן	0 ~ 600 מעלות צלזיוס	+/- 2.2 מעלות צלזיוס או +/- .75%
T	נְחוֹשֶׁת	קונסטנטן	-200 ~ 300 מעלות צלזיוס	+/- 1.0 מעלות צלזיוס או +/- .75%
ה	כרום ניקל	קונסטנטן	-200 ~ 700 מעלות צלזיוס	+/- 1.7 מעלות צלזיוס או +/- 0.5%
נ	ניקרוסיל	ניסיל	-200 ~ 1200 מעלות צלזיוס	+/- 2.2 מעלות צלזיוס או +/- .75%
ר '	רודיום פלטינה - 13%	פְּלָטִינָה	0 ~ 1400 מעלות צלזיוס	+/- 1.5 מעלות צלזיוס או +/- .25%
ס	פלטינה רודי אום - 1 0%	פְּלָטִינָה	0 ~ 1400 מעלות צלזיוס	+/- 1.5 מעלות צלזיוס או +/- .25%
ב	רודיום פלטינה - 30%	רודיום פלטינה - 6%	0 ~ 1500 מעלות צלזיוס	+/- 0.5%

סוגי צמד תרמי וטווח טמפרטורות
סוּג	חומר תיל	טמפ '. לָנוּעַ	דִיוּק
+	-
ק	כרום ניקל	ניקל-אלומל	-200 ~ 1000 מעלות צלזיוס	+/- 2.2 מעלות צלזיוס או +/- .75%
י	בַּרזֶל	קונסטנטן	0 ~ 600 מעלות צלזיוס	+/- 2.2 מעלות צלזיוס או +/- .75%
T	נְחוֹשֶׁת	קונסטנטן	-200 ~ 300 מעלות צלזיוס	+/- 1.0 מעלות צלזיוס או +/- .75%
ה	כרום ניקל	קונסטנטן	-200 ~ 700 מעלות צלזיוס	+/- 1.7 מעלות צלזיוס או +/- 0.5%
נ	ניקרוסיל	ניסיל	-200 ~ 1200 מעלות צלזיוס	+/- 2.2 מעלות צלזיוס או +/- .75%
ר '	רודיום פלטינה - 13%	פְּלָטִינָה	0 ~ 1400 מעלות צלזיוס	+/- 1.5 מעלות צלזיוס או +/- .25%
ס	פלטינה רודי אום - 1 0%	פְּלָטִינָה	0 ~ 1400 מעלות צלזיוס	+/- 1.5 מעלות צלזיוס או +/- .25%
ב	רודיום פלטינה - 30%	רודיום פלטינה - 6%	0 ~ 1500 מעלות צלזיוס	+/- 0.5%

מהו חוט הארכת צמד תרמי？

חוט הארכת צמד תרמי משמש להרחבה מבדיקת הצמד התרמי למערכת הבקרה או לתצוגה דיגיטלית במיוחד כאשר מרחקים ארוכים מעורבים. זה פחות יקר ודרגה נמוכה יותר מאשר חוט צמד תרמי.

צמד תרמי סוּג	חוט הרחבה סוּג	חומר תיל		טמפ '. צלצול ה (℃)	סובלנות (μV)
צמד תרמי סוּג	חוט הרחבה סוּג	+	-	טמפ '. צלצול ה (℃)	כיתה 1	כיתה 2
ק	KX	כרום ניקל	ניקל-סיליקון	-25 ~ 200	± 60	± 100
	KCA	כרום ניקל	ניקל-סיליקון	0 ~ 150	-	± 100
	KCB	בַּרזֶל	נחושת ניקל	0 ~ 150	－	± 100
	KCC	נְחוֹשֶׁת	נחושת ניקל	0 ~ 100	－	± 100
ה	לְשֶׁעָבַר	כרום ניקל	נחושת ניקל	-25 ~ 200	± 120	± 200
י	JX	בַּרזֶל	נחושת ניקל	-25 ~ 200	± 85	± 140
T	TX	נְחוֹשֶׁת	נחושת ניקל	-25 ~ 100	± 30	± 60
נ	Nx	כרום ניקל	ניקל-סיליקון	-25 ~ 200	± 60	± 100
נ	NC	נחושת ניקל	נחושת ניקל	0 ~ 150	－	± 100
ר '	RCA	נְחוֹשֶׁת	נחושת ניקל	0 ~ 100	－	± 30
ר '	RCB	נְחוֹשֶׁת	נחושת ניקל	0 ~ 200	－	± 60
ב	לִפנֵי הַסְפִירָה	נְחוֹשֶׁת	נְחוֹשֶׁת	0 ~ 100	－	－
ס	SCA	נְחוֹשֶׁת	נחושת ניקל	0 ~ 100	－	± 30
ס	SCB	נְחוֹשֶׁת	נחושת ניקל	0 ~ 200	－	± 60

תכונות		1. חסכוני 2. קטן בגודל 3. חזק 4. מגוון פעולה רחב 5. מדויק לשינויי טמפרטורה גדולים 6. תגובה מהירה 7. יכולות טמפרטורה רחבות


כיצד לבחור		אנא ספק את המידע הבא: 1. מה היישום 2. סוג הצמד התרמי (k/j/t/e/n/r/s/b) 3. קוטר ואורך הבדיקה 4. דרישות התקנה (חוט או גודל אוגן) 5. טווח טמפרטורה 6. עמידות כימית של הצמד התרמי או חומר נדן
