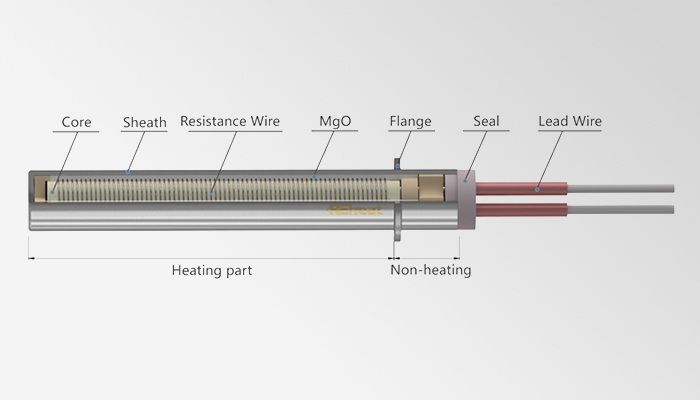

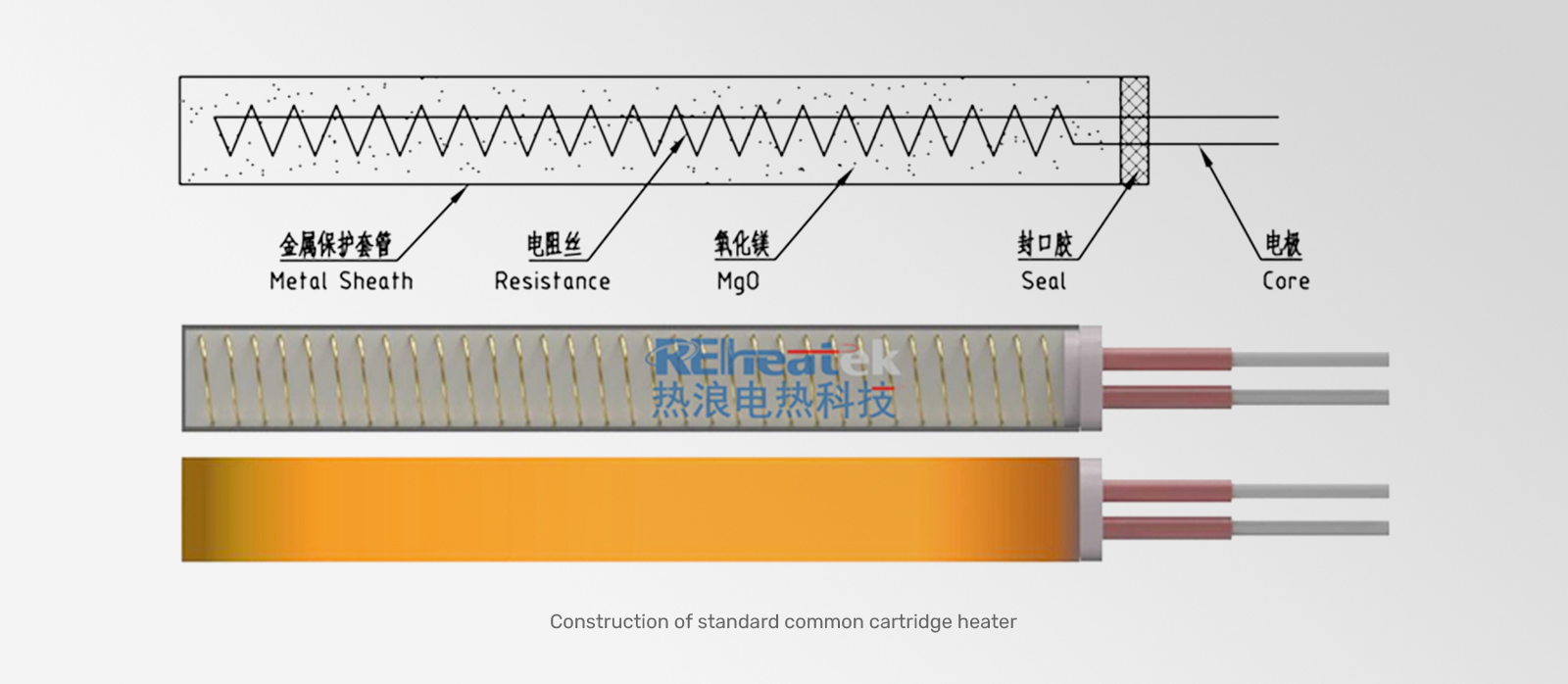

Wat is die konstruksie van patroonverwarmer?

Patroonverwarmers is buisvormige verwarmingselemente. Die verwarmingskomponent bestaan ​​uit nikkel-chroom, 'n hittebestande legeringsdraad, wat om 'n magnesiumoksiedstaafkern gewikkel is. Hierdie spoel word dan omring deur MgO-poeier, wat uitstekende isolasie en termiese geleidingsvermoë bied. Sodra dit in 'n vlekvrye staal omhulsel geïnstalleer is, word hierdie spoelisolasie-samestelling aan 'n gespesialiseerde kompressieproses aan 'n patroonverwarmer onderwerp.
Nadat die primêre konstruksie van die patroonverwarmer gefinaliseer is, verskaf ons pasmaak met 'n verskeidenheid bevestigingsbykomstighede of inrygopsies vir spesifieke vereistes. Kontak gerus ons verkoopsingenieurs om te verseker dat die verwarmers by die behoeftes aangepas is.
Patroon verwarmer
Kliëntesaak

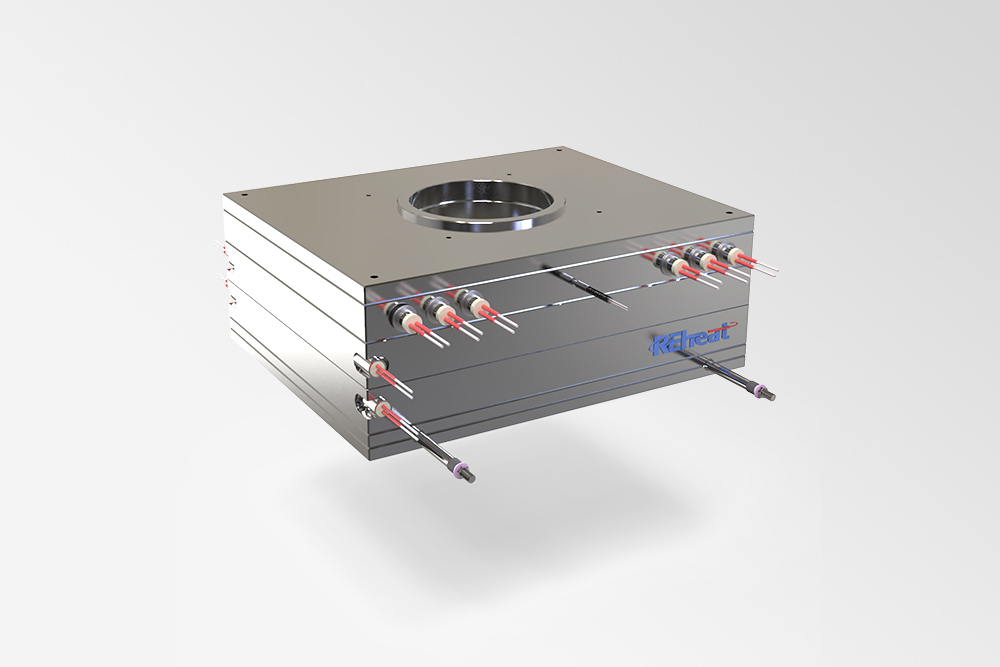

Metaalvorms
Patroonverwarmers verskaf presiese en doeltreffende verhitting vir die gietwerk, spuitgiet en ander metaalvormende gereedskaptoepassings. Die buisontwerp laat dit toe vir vinnige en maklike installasie.​​​​​​​

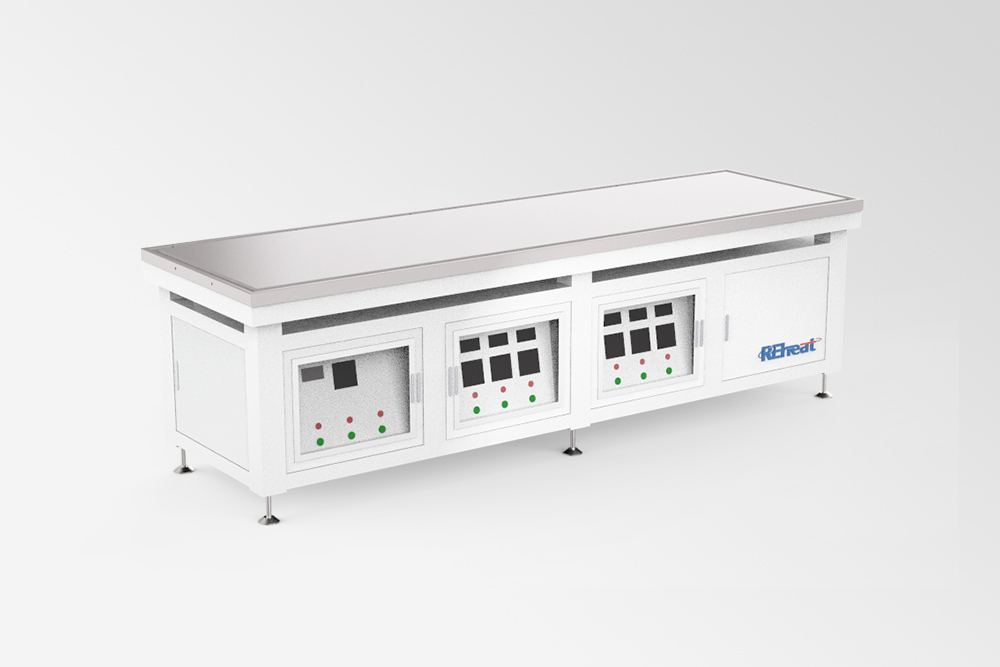

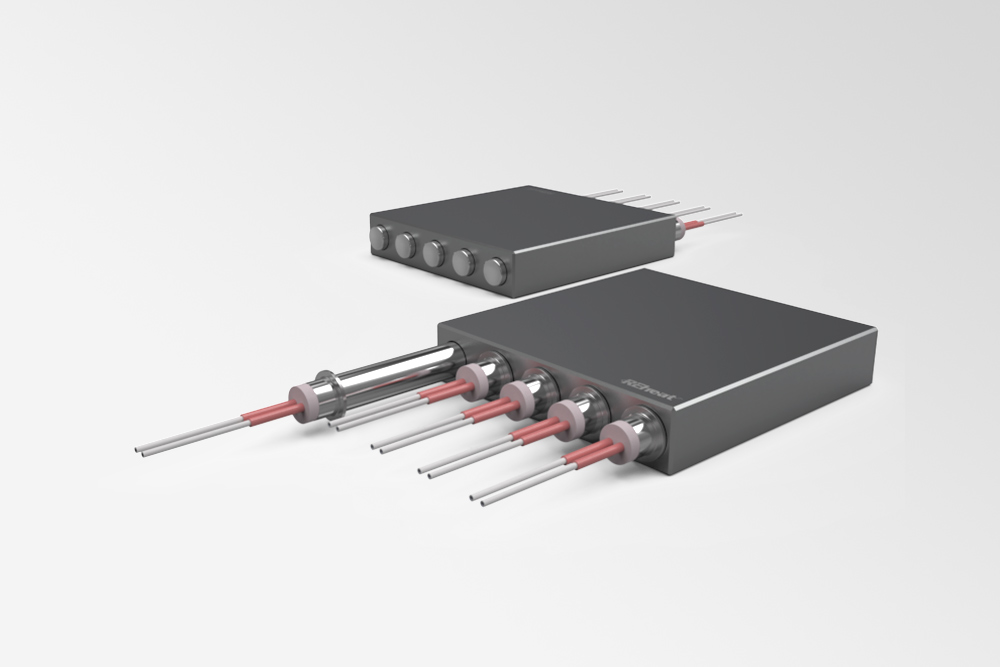

Verhittingsplatform van aluminium
Patroonverwarmers en termo-elemente is by die platform geïntegreer om presiese temperatuurbeheer vir optimale hittebestuur te lewer.


Eenvormige verwarmer
Die eenvormige verwarmer is kundig ontwerp om hitte eweredig oor metaalplate te versprei, wat effektiewe en konsekwente kromming van glasskerms verseker.


Verken ons reeks

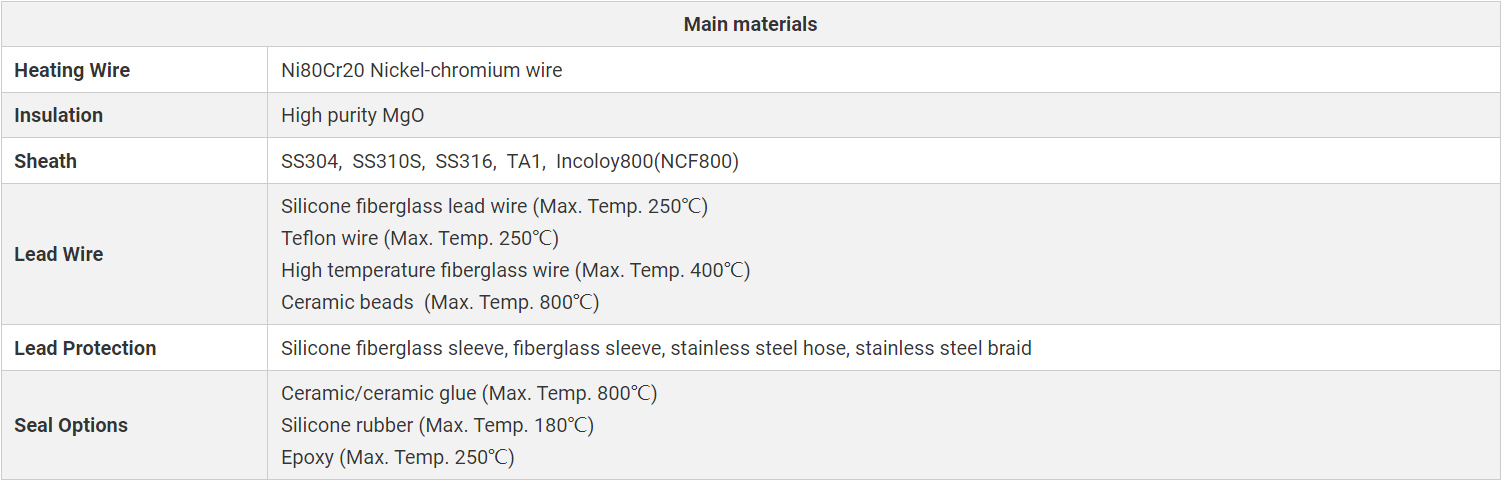

REheatek patroonverwarmers is beskikbaar in die volgende standaard materiale en diameters:
pt
Standaard deursnee vir verwysing:
Deursnee (mm): 3, 4, 5, 6, 6,5, 8, 9,5, 10, 12, 12,5, 14, 15, 15,8, 16, 18, 19, 20, 25,4
Deursnee (duim): 1/8', 1/8', 1/8', 1/8', 3/4', 1'
Pasgemaakte diameters beskikbaar op aanvraag, kontak ons asseblief vir meer versoeke.

Let wel: Vir optimale hitte-oordrag en langer verwarmerlewe, maak asseblief seker dat hoëkrag (hoë oppervlaklading) patroonverwarmers nou binne die installasiegat pas. Dit is belangrik om die gaping tussen die verwarmer en die installasiegat binne 0,1 mm te verminder.

Vir meer inligting oor patroonverwarmerkonstruksie-opsies, laai asseblief die [PDF] af.

Naam Grootte Aflaaie Opdateer Kopieer Skakel Aflaai
Reheatek-Cartridge Verwarmer Opsies.pdf 2,27 MB 1983 2024-03-17 Kopieer skakel Laai af

Waar word patroonverwarmers gebruik?

Die kompakte ontwerp en hoë hitte-uitset van patroonverwarmers maak hulle ideaal vir die doeltreffende verhitting van metaalvorms, dikwels gepaard met termokoppels vir uitstekende hitteverspreiding en presiese temperatuurbeheer.

Patroonverwarmers word wyd gebruik in verskeie toepassings, insluitend stampvorms, warmsnygereedskap, verpakkingsmasjinerie, spuit- en ekstrusievorms, rubbergietvorms, smeltgeblaasde vormstelsels, warmpersvormmasjiene, halfgeleiervervaardiging, farmaseutiese toerusting, eenvormige verwarmingsplatforms en vloeistofverhittingstake.

Bv
配图5-塑料模具

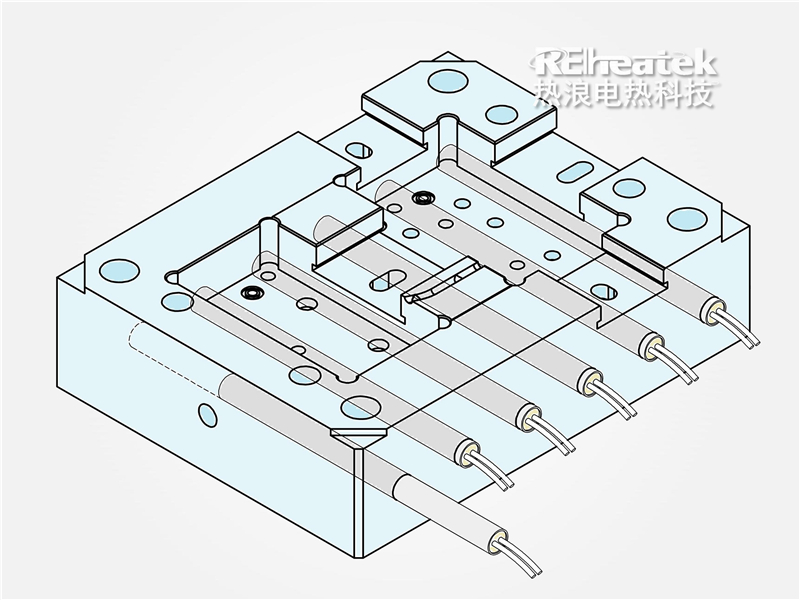

In gewone plastiekvorms of rubbervorms word 'n patroonverwarmer in die vorm ingebed om die materiaal in die loper in 'n konsekwent gesmelte toestand te hou, wat gladde verwerking en kwaliteit eindprodukte verseker.
配图6-冲压模具
In stampmatryse word patroonverwarmers in die vorm van die matrys geposisioneer, wat verseker dat die stampoppervlak eenvormig verhit word. Dit is veral geskik vir hoësterkte of dik plate, wat die doeltreffendheid van die stempelbewerking aansienlik verbeter.
配图9-均匀加热平台
Patroonverwarmers is sleutelkomponente om 'n eenvormige verwarmingsplatform te skep, waar hulle horisontaal in 'n metaalplaat geïnstalleer word. Die krag van elke patroonverwarmer word bereken om eenvormige temperatuur op die plaatoppervlak te hê. Die eenvormige verwarmingsplatform word wyd gebruik in teikenverhitting, edelmetaalafskilfering, vormvoorverhitting, ens.
配图7-包装机械
Patroonverwarmers word gebruik in die verpakkingsbedryf en in termiese snymesse. Wanneer dit in die randband- of termiese mesvorms ingebed is, verhit hierdie verwarmers die hele vorm eweredig tot 'n konstante hoë temperatuur. Dit maak voorsiening vir onmiddellike smelt of binding van materiale by kontak. Eenvormige patroonverwarmers is veral geskik vir hierdie toepassings.
配图8-熔喷模具
Patroonverwarmers is noodsaaklik vir smeltgeblaasde vormbewerkings, geïnstalleer om die binnekant van die vorm, veral by die gate, eenvormig verhit te hou. Hierdie bestendige temperatuur laat die materiaal toe om te smelt en glad deur die gate geëxtrudeer te word. Eenvormige tipe patroonverwarmers is besonder effektief vir hierdie doel, wat egalige en konsekwente verhitting verseker.

Watter besonderhede moet bevestig word vir pasgemaakte patroonverwarmers?

Kies die omhulselmateriaal (met inagneming van verwarmingsmedium sowel as werkstemperatuur)
Werkspanning en drywing (watt)
Verwarmer deursnee en lengte
Kies die installasie metode
Kies die bedrading metode
Wat is die verband tussen die spanning, weerstand en drywing?
Die formule vir spanning (E), weerstand (R), drywing (W) en stroom (I) is:
W = E²/R = I²*R = E*I
Nadat die produk verwerk is, is sy weerstandswaarde vas, dus as die insetspanning van die produk verhoog word, sal die drywing ook aansienlik toeneem, en die stroom sal dienooreenkomstig verander. Dit is die rede waarom die spanning nie verhoog kan word wanneer dit in werking is nie, dit is maklik om te veroorsaak dat die oppervlaklading van die patroonverwarmer te hoog is of die stroom te groot is, wat die verwarmer sal beskadig.
Hoe om die oppervlaklading te bereken?
Oppervlaklading (W/cm²) = drywing (watt)/ (deursnee*3.14*Hittelengte)
Aanbevole oppervlaklading vir verskillende toepassings:
Verhitting van lug (droë verhitting): ＜8W/cm²
Verhittingsvorm: ＜12W/cm².
Pasgemaakte hoë oppervlaklading: kan pasgemaak word tot 18W/cm² of hoër.

Wat is die oppervlaklading van patroonverwarmer?
Die oppervlaklading van 'n verwarmingselement verwys na die hoeveelheid krag wat dit vrystel relatief tot sy oppervlak, tipies gemeet in watt per vierkante sentimeter (W/cm²). Dit dui aan hoeveel hitte oor 'n sekere area van die verwarmeroppervlak gegenereer word en is 'n kritieke faktor in die bepaling van die verwarmer se temperatuur en doeltreffendheid. Onbehoorlike hoë oppervlaklading kan verwarmer se lewensduur verminder, of selfs lei tot verwarmerskade of veiligheidsgevare. Dit is van kardinale belang om die oppervlaklading te balanseer om te verseker dat die patroonverwarmer effektief werk binne sy materiaalvermoë en die toepassing se termiese vereistes.

Wanneer jy navraag doen oor patroonverwarmers van REheatek, is dit noodsaaklik om met verkoops- of ingenieurspan te konsulteer om die mees geskikte oplossing te kry.
10
M

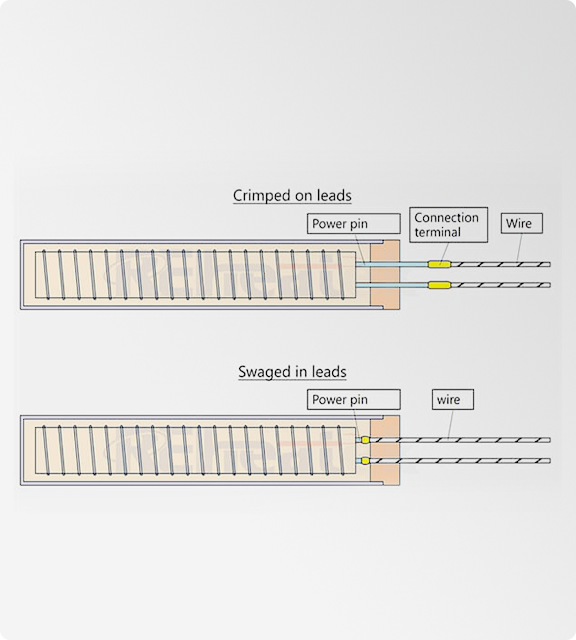

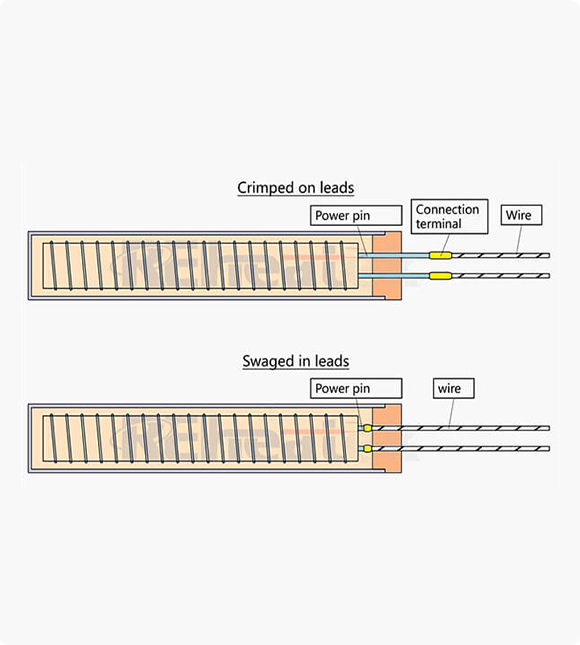

Wat is die verskil tussen die interne (ingedrukte) en eksterne (gekrimpte) bedradingkonstruksie van die patroonverwarmer?
Die verskil tussen interne (ingeswaaide) en eksterne (gekrimpte) bedrading lê in die metode om die elektriese verbindings vas te maak:
Interne (ingeswaaide) bedrading: Looddrade word binne die verwarmer ingesit, met die verbindings wat onder hoë druk gekompakteer is. Hierdie metode beskerm die drade teen eksterne skade, en maak voorsiening vir 'n skoner installasie met minder blootstelling aan die werksomgewing.
Eksterne (gekrimpte) bedrading: In hierdie ontwerp word die looddrade aan die buitekant van die verwarmer vasgemaak en met 'n metaalkrimp vasgemaak. Hierdie benadering is tipies makliker om te vervaardig en te herstel, maar laat die drade meer kwesbaar vir omgewingsfaktore en meganiese skade.

Eksterne bedradingkonstruksies word gewoonlik met veselglasmoue gemaak om die verbindings teen buiging te beskerm en isolasie te verbeter.
Vir meer besonderhede oor interne en eksterne bedradingkonstruksie, kyk asseblief na hierdie artikel 'Wat is die verskil tussen ingesmeerde en gekrimp op verwarmers' op ons webwerf.



Wat is die voorsorgmaatreëls vir patroonverwarmers?

1
Vir gasverhitting
Maak seker dat die installasieplek goed geventileer is sodat die hitte wat deur die verwarmer gegenereer word, vinnig oorgedra kan word. Patroonverwarmer met 'n hoë oppervlaklading wat in 'n swak geventileerde omgewing gebruik word, kan oorverhit en die verwarmer uitbrand.

Vir vloeistofverhitting
Kies 'n omhulselmateriaal wat by die vloeistoftipe pas, veral wanneer vloeistof korrosief is, word korrosiebestande materiaal benodig. Dit is belangrik om die oppervlaklading van die patroonverwarmer te ontwerp en te maak om by die medium van die verhittingsvloeistof te pas. Vir meer insig, verwys na die artikel op ons webwerf: 'Hoe om die verwarmerskedemateriaal te kies?'
Vir vormverhitting
Behou 'n monteergat in die vorm om die deursnee van die patroonverwarmer te akkommodeer (of pas die buitenste deursnee van die verwarmer aan om met die bestaande gatgrootte te pas). Dit word voorgestel om die pas tussen verwarmer en die monteergat binne 0,1 mm te verminder.
Let wel: 'n Stywe passing is noodsaaklik vir die verwarmer se werkverrigting en lewensduur:
As die installasiegaping te groot is, sal die patroonverwarmer nie voldoende kontak met die vorm maak nie, wat hitte-oordrag na die metaal benadeel. Hierdie hitte op die verwarmer oppervlak kan nie oorgedra word na die metaal. Dit verkort nie net die verwarmer se lewensduur nie, maar lei ook tot verhoogde verhittingstyd en stadiger temperatuurbeheerreaksie.
Vir optimale installasie moet vorms gate geruim het om patroonverwarmers te akkommodeer. Vir toepassings waar die verhitte voorwerp se temperatuur onder 300°C bly en presiese temperatuurbeheer nie krities is nie, is geboorde gate voldoende.

Let wel: Maak seker dat die gat skoon is sonder oliereste voor installasie:
Voordat jy die verwarmer installeer, maak seker dat die oppervlak vry is van puin en olie. Enige oorblywende olie kan karboniseer tydens verhitting, wat die termiese geleidingsvermoë benadeel en moontlik lei tot verwarmerskade.
Let wel: Bevestig die verwarmer behoorlik tydens werking:
'n Los patroonverwarmer kan binne sy gaatjie skuif, wat die risiko van blootstelling van die verhittingsarea aan lug of die looddraad aan hoë temperature kan veroorsaak, wat die verwarmer kan beskadig en risiko's van elektriese skok of brand inhou. Verwarmers kan deur middel van skroef of bevestigingstoebehore vasgemaak word. Bevestig die verwarmer met skroewe of toepaslike bevestigingsbykomstighede om beweging te voorkom.
2
3

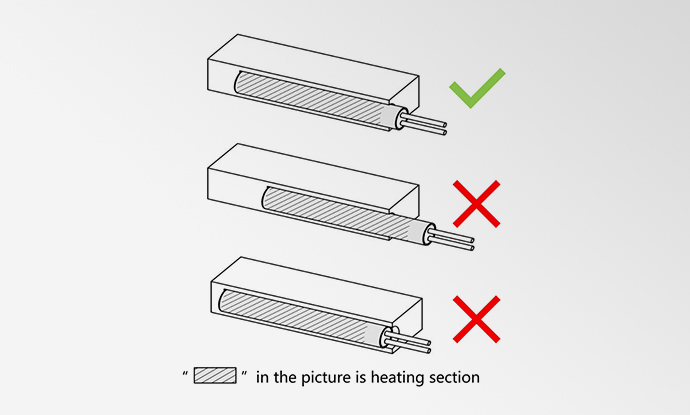

Let wel: Pas die vorm se gatdiepte aan by die verwarmer se verwarmingsgedeelte.
'n Te vlak gat kan 'n gedeelte van die verwarmer se verwarmingsgedeelte na installasie blootstel, sonder behoorlike hitte-afvoer, wat die verwarmer kan beskadig en moontlik tot brandgevare kan lei.

Omgekeerd kan 'n gat wat te diep is, daartoe lei dat die verwarmer se einde en looddrade binne die vorm versteek word. Langdurige werking onder hierdie toestande kan tot probleme soos elektrodekortsluiting lei.

Let wel: Voorkom buiging van looddraad.

Die buiging van die lood kan maklik probleme veroorsaak soos breek en kortsluiting by die draai. Indien buiging of herhaalde buiging van die lood in u toepassing nodig is, raadpleeg asseblief REheatek-verkopers of ingenieurs om 'n konstruksie te kies wat beter geskik is om dit te akkommodeer.

Let wel: Patroonverwarmer moet teen vog beskerm word. Inisieer met 'n lae spanning word aanbeveel.

Die stoor of gebruik van die verwarmer in 'n hoë humiditeit omgewing kan sy isolasie weerstand verminder. Alhoewel die isolasie-eienskappe kan herstel sodra die verwarmer aangeskakel word, is dit raadsaam om aanvanklik 'n lae spanning toe te pas om die risiko van isolasie-afbreek te verminder.

Let wel: Verseker veilige krimp van die leidings.

Dit is noodsaaklik dat die looddrade stewig aan die geleierpen vasgekrimp is. 'n Los verbinding sal kontakweerstand verhoog, wat lei tot hoër temperature wat die verwarmer kan beskadig en risiko's van brand of ander veiligheidskwessies kan veroorsaak.

Let wel: Monitor die temperatuur by die verwarmer se draaduitlaat en bevestiging van flense of drade.

Maak seker dat die draaduitlaattemperatuur nie 130°C oorskry nie.
Handhaaf die temperatuur rondom enige flense of bevestigingsflense of drade onder 180°C

Let wel: Bedien die verwarmer binne die gespesifiseerde spanningsgradering. Vermy die gebruik van 'n hoër spanning.

Die verwarmerweerstand is konstant, en die gebruik van 'n ander spanning sal sy krag (watt) uitset verander. Deur die verwarmer teen 'n hoër spanning as die geskatte gebruik te gebruik, kan dit lei tot 'n toename in krag en temperatuur, wat kan lei tot skade aan verwarmer en die risiko van brand of ander gevare verhoog.

Let wel: Voorkom droë verhitting vir hoë-oppervlak las patroonverwarmers in die buitelug.

Moet nooit hoëkrag-/oppervlaklaai-patroonverwarmers gebruik sonder behoorlike kontak met die materiaal wat verhit moet word nie. Die blootstelling van die verwarmingsgedeelte aan lug sal oorverhitting veroorsaak, wat lei tot potensiële looddraadskade en brandrisiko. Verseker altyd volle onderdompeling in die verhitte medium.

Let wel: Vermy enige meganiese impak of veranderinge aan die patroonverwarmer.

Deur die verwarmer aan impakte of modifikasies te onderwerp, kan dit probleme veroorsaak soos skade aan die verwarmer, kortsluiting en elektriese skok.

Let wel: Moenie aan die patroonverwarmer raak terwyl dit in werking is of onmiddellik nadat die krag ontkoppel is nie.

Dit is verbode om die patroonverwarmer met die hand aan te raak tydens gebruik, veral die hoëtemperatuurverwarmers, selfs al is dit met beskermende handskoene weens die risiko van brandwonde. Maak altyd seker dat die krag afgeskakel is en afkoel tot kamertemperatuur voordat die verwarmer verwyder word.

Voorstel: Implementeer 'n PID-beheerde stelsel vir temperatuurbeheer van patroonverwarmer.

Gereelde aan-af-fietsry kan die lewensduur van die patroonverwarmer aansienlik verminder. Om konsekwente kwaliteit te handhaaf en die verwarmer se lewensduur te verleng, is dit raadsaam om 'n temperatuurbeheerder te gebruik wat deur 'n PID-stelsel beheer word vir meer stabiele en presiese temperatuurbestuur.

Produk Onderhoud en vervanging

Voor enige herstelwerk, vervangings of instandhoudingswerk aan die verwarmer, ontkoppel altyd die kragtoevoer om bedryfsveiligheid te verseker.

• Laat die verwarmer afkoel tot omgewingstemperatuur nadat dit afgeskakel is voordat dit uitmekaar gehaal word om die risiko van brandwonde te vermy.
• Wanneer daar vreemde voorwerpe op die verwarmeroppervlak is, maak dit saggies skoon met 'n droë lap of fyn skuurpapier. Vermy die gebruik van skerp metaalvoorwerpe wat die verwarmer kan beskadig.
• Inspekteer die eksterne looddraadhuls vir enige tekens van skade of kontaminasie, soos olievlekke. Vervang die huls dadelik as enige probleme opgespoor word.
• Ondersoek die leidingdraadverbindings vir enige losheid, swartwording of oksidasie. Enige abnormaliteite moet aangespreek word met onmiddellike vervanging om veiligheid en funksionaliteit te handhaaf.

Meer aanpassingsopsies vir patroonverwarmers

c
配图15-Ingeboude termokoppelpatroonverwarmer
Ingeboude termokoppelpatroonverwarmer

Termokoppel (Jor K-tipe) kan binne-in die verwarmer by die punt- of middelpunt-plek gebou word, geaard of ongegrond, wat die meting van die interne temperatuur van die verwarmer moontlik maak. Dit kan aan 'n beheerder (soos PID-beheerstelsel) gekoppel word vir akkurate en responsiewe temperatuurregulering.

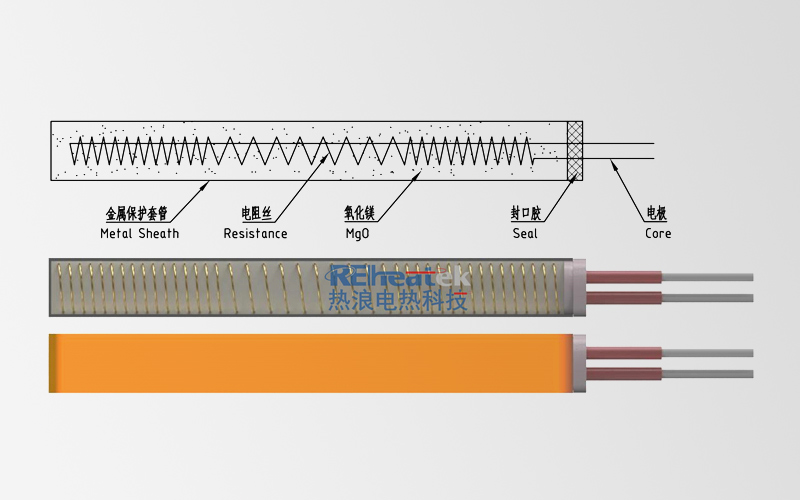

Eenvormige patroonverwarmer
Eenvormige patroonverwarmers is ontwerp met verskillende draadwikkelingsdigthede oor hul lengte. Die punte het 'n hoër digtheid, wat meer hitte produseer, wat vergoed vir die vinniger hitteverlies aan hierdie punte. Hierdie ontwerp verseker 'n konsekwente temperatuurverspreiding oor die hele verwarmingsgedeelte.
Verwys asseblief na hierdie artikel 'Wat is die verskille tussen Reheatek Common Cartridge Heater en Uniform Cartridge Heater?' vir 'n in-diepte vergelyking met standaard patroonverwarmers:
https://www.reheatek.com/news/whats-the-differences-between-reheatek-common-cartridge-heater-and-uniform-cartridge-heater.html
配图16-Eenvormige-patroon-verwarmer
17

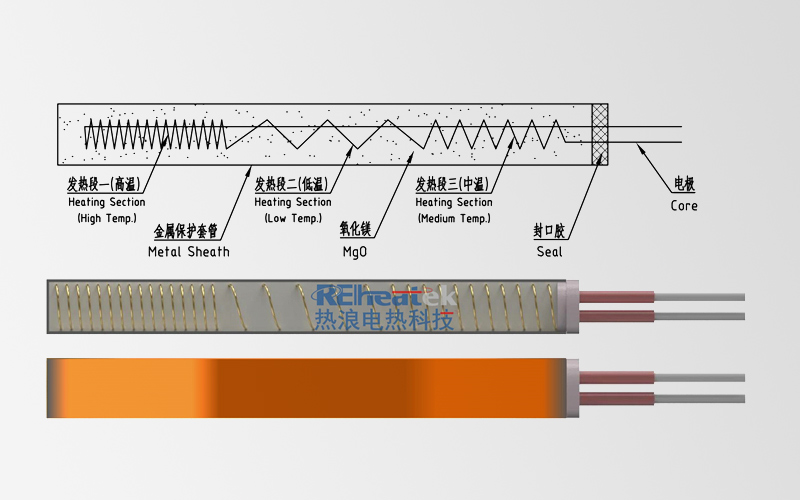

Multi-afdeling patroon verwarmer
Hierdie tipe verwarmers is ontwerp met afdelings wat verwarmingsdrade bevat wat teen verskillende digthede gewikkel is, wat voorsiening maak vir verskillende afdelings om verskillende temperature binne 'n enkele eenheid te produseer.
Aanpasbare koue afdelings
Vir sommige spesifieke toepassings met 'n versoek vir pasgemaakte geen-verhitting in sekere areas van die verwarmer, bied Reheatek pasgemaakte nie-verhittingsafdelings.
18
192
191

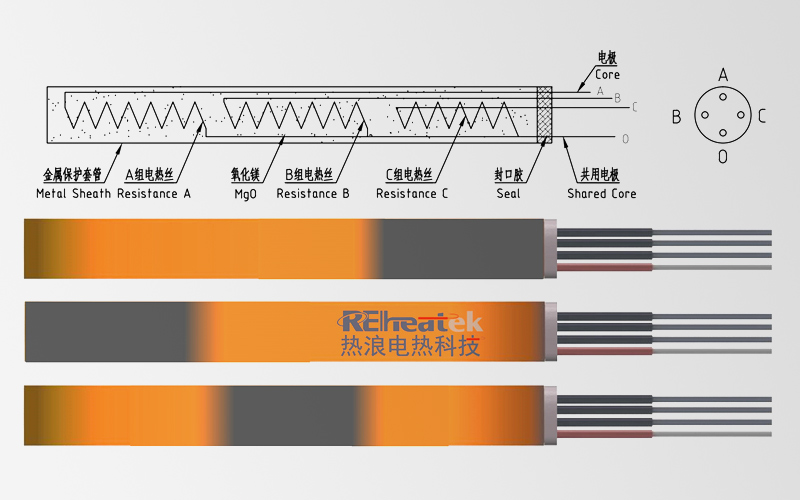

Afsonderlik beheerde multi-sone verwarmer
Verwarmers met twee of meer verhittingsones kan individueel beheer word. Sulke verwarmers is ideaal vir metaalplaatverhittingstelsels wat presiese temperatuuruniformiteit oor die plaat vereis, verkry deur elke verwarmingsafdeling onafhanklik te bestuur.
