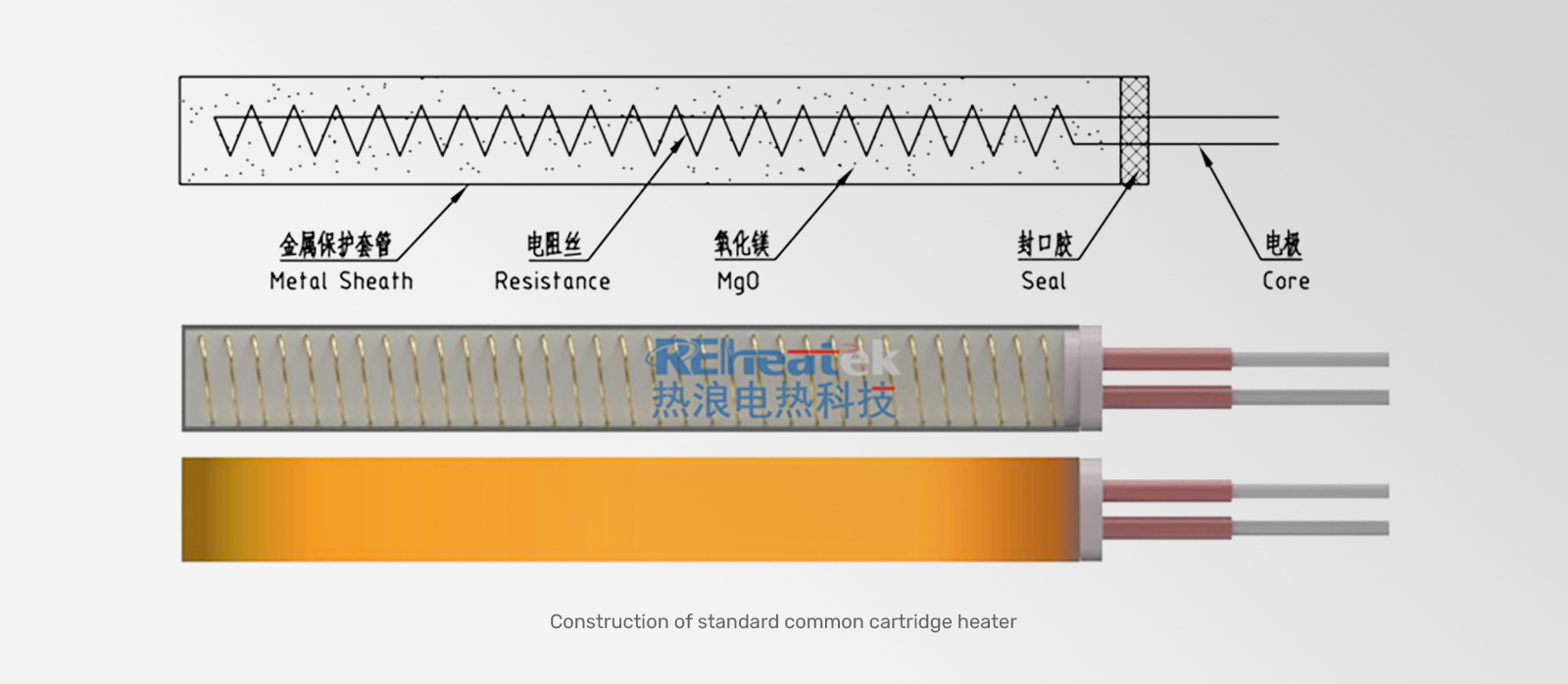

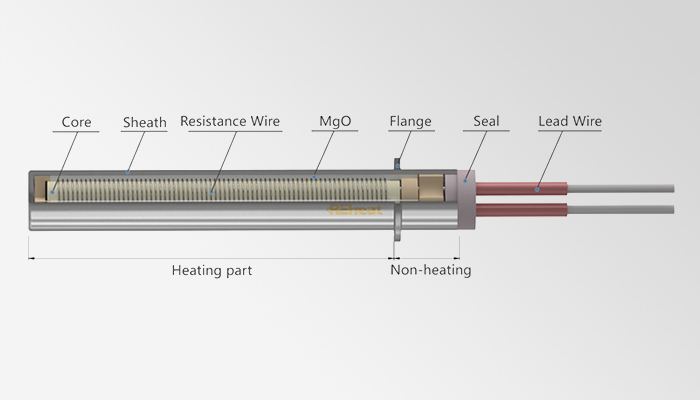

Hva er konstruksjonen av patronvarmer?

Kassettvarmere er rørformede varmeelementer. Oppvarmingskomponenten består av nikkel-krom, en varmebestandig legeringstråd, som er viklet rundt en magnesiumoksydstangkjerne. Denne spolen er deretter omgitt av MGO -pulver, som gir utmerket isolasjon og termisk ledningsevne. Når den er installert i et rustfritt stål foringsrør, blir denne spiralisulasjonsenheten utsatt for en spesialisert komprimeringsprosess for en kassettvarmer.
Etter at den primære konstruksjonen av kassettvarmeren er ferdig, gir vi tilpasning med en rekke fiksering av tilbehør eller trådalternativer for spesifikke krav. Ta gjerne kontakt med salgsingeniørene våre for å sikre at varmeovnene ble tilpasset behovene.
Kassettvarmer
Kundesak
Metallformer
Kassettvarmere gir presis og effektiv oppvarming for støping, injeksjonsstøping og andre metallformingsverktøyapplikasjoner. Rørdesignet tillater det for rask og enkel installasjon.
Aluminiumsoppvarming
Kassettvarmere og termoples er integrert i plattformen for å levere presis temperaturkontroll for optimal varmehåndtering.


Ensartet varmeapparat
Den ensartede varmeapparatet er fagmessig designet for å fordele varme over metallplater, og sikre effektiv og jevn krumning av glassskjermer.


Utforsk vårt utvalg

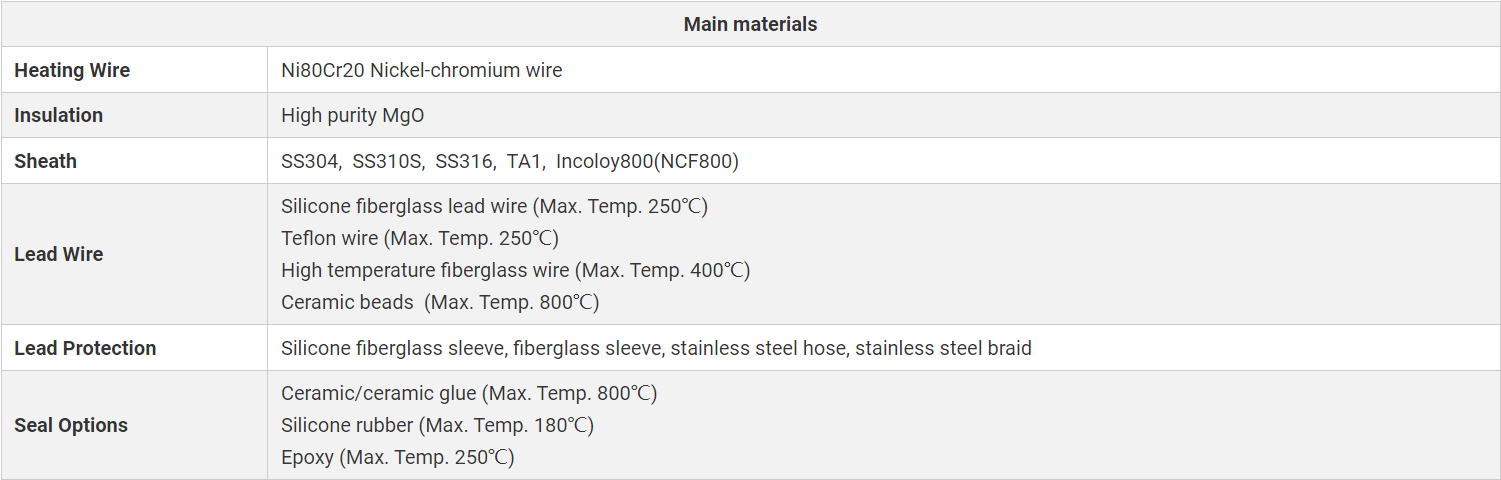

OREATEK Kassettvarmere er tilgjengelige i følgende standardmaterialer og diametre:
pt
Standard diameter for referanse:
Diameter (mm): 3, 4, 5, 6, 6,5, 8, 9,5, 10, 12, 12,5, 14, 15, 15,8, 16, 18, 19, 20, 25,4 diameter (tommer): 1/4 ', 3/8 ', 1/2 ', 5/8 ', 3/8 ', 1/2 ', 5/8 ', 3/8
3/8 '.
', 1/2 ', 5/8 ', forespørsler.

MERKNAD: For optimal varmeoverføring og lengre varme levetid, må du forsikre deg om høykraft (høy overflatebelastning) kassettvarmere som passer tett inn i installasjonshullet. Det er viktig å minimere gapet mellom varmeren og installasjonshullet innen 0,1 mm.

For mer informasjon angående konstruksjonsalternativer for kassettvarmer, vennligst last ned [PDF].

Navnestørrelse nedlastinger ned Oppdateringskopi lenke Last nedlasting
OREATEK-CARTRIDGE VARME OPTIONS.PDF 2,27MB 379 2024-03-17 Kopier lenke Last ned

Hvor brukes patronvarmere?

Den kompakte utformingen og den høye varmeutgangen til kassettvarmere gjør dem ideelle for effektivt oppvarming av metallformer, ofte sammenkoblet med termoelementer for overlegen varmefordeling og presis temperaturkontroll.

Kassettvarmere er mye brukt i forskjellige applikasjoner, inkludert stemplingformer, varmt skjæreverktøy, emballasjemaskiner, injeksjon og ekstruderingsformer, gummiforming, smelteblåste formsystemer, varmpressemaskiner, halvlederfabrikasjon, farmasøytisk utstyr, ensartet varmeplattform og flytende varme-tanks.

F.eks

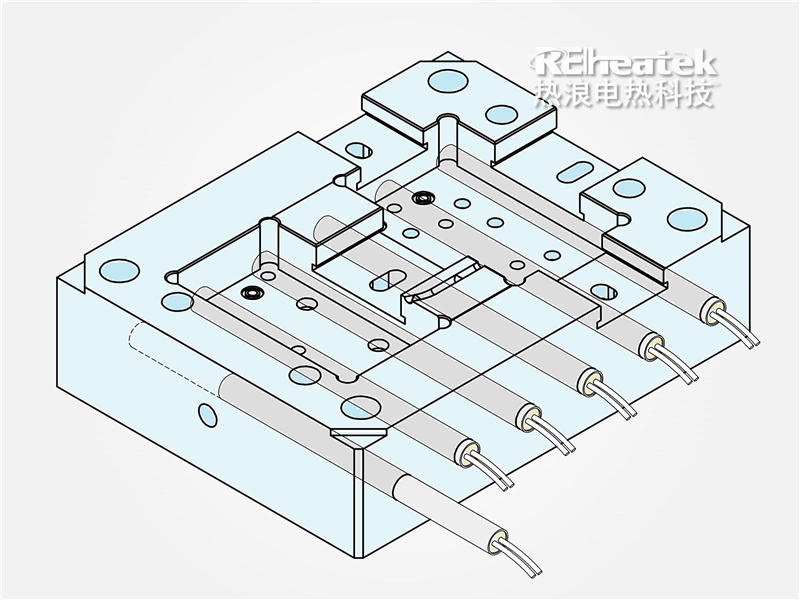

配图 5- 塑料模具
I vanlige plastformer eller gummiforming er en kassettvarmer innebygd i formen for å opprettholde materialene i løperen i en gjennomgående smeltet tilstand, og sikrer jevn prosessering og kvalitetsendprodukter.

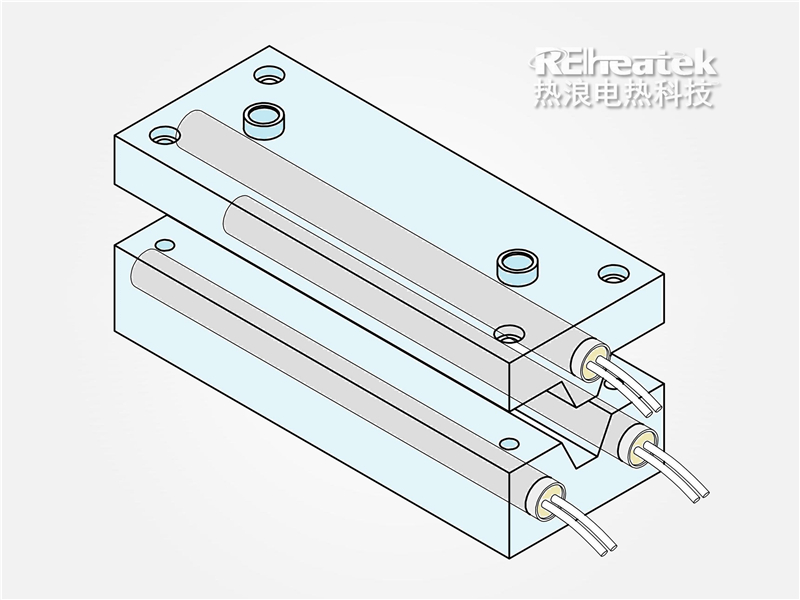

配图 6- 冲压模具
Ved å stemple dies er kassettvarmere plassert til dø -formen, noe som sikrer at stemplingsoverflaten er jevn oppvarmet. Dette er spesielt egnet for høy styrke eller tykke plater, noe som forbedrer effektiviteten av stemplingsoperasjonen betydelig.
配图 9- 均匀加热平台
Kassettvarmere er viktige komponenter for å lage en enhetlig varmeplattform, der de er horisontalt installert i en metallplate. Kraften til hver kassettvarmer beregnes til å ha ensartet temperatur på plateoverflaten. Den enhetlige oppvarmingsplattformen er mye brukt i måloppvarming, utvinning av edelt metall, forvarming av mugg osv.
配图 7- 包装机械
Kassettvarmere brukes i emballasjebransjen og termiske skjærekniver. Når du er innebygd i kantbåndet eller termiske knivformene, varmer disse varmeovnene jevnt hele formen til en jevn høy temperatur. Dette gir øyeblikkelig smelting eller binding av materialer ved kontakt. Ensartede kassettvarmere er spesielt godt egnet for disse applikasjonene.
配图 8- 熔喷模具
Kassettvarmere er avgjørende for smelteblåste formoperasjoner, installert for å holde det indre av formen, spesielt ved hullene, jevnt oppvarmet. Denne jevn temperaturen gjør at materialet smelter og blir ekstrudert gjennom hullene jevnt. Ensartede kassettvarmere er spesielt effektive for dette formålet, og sikrer jevn og jevn oppvarming.

Hvilke detaljer bør bekreftes for tilpassede kassettvarmere?

Velg skjedematerialet (vurderer oppvarmingsmedium i tillegg til arbeidstemperatur)
Arbeidsspenning og kraft (watt)
Varmeapparat og lengde
Velg installasjonsmetoden
Velg ledningsmetoden
Hva er forholdet mellom spenning, motstand og kraft?
Formelen for spenning (e), motstand (r), effekt (w) og strøm (i) er:
w = e²/r = i²*r = e*I
Etter at produktet er behandlet, er dens motstandsverdi fast, så hvis inngangsspenningen til produktet er økt, vil kraften også øke betydelig, og strømmen vil endre seg deretter. Dette er grunnen til at spenningen ikke kan økes når du opererer, det er lett å føre til at overflatebelastningen til kassettvarmeren er for høy eller strømmen er for stor, noe som vil skade varmeren.
Hvordan beregne overflatebelastningen?
Overflatebelastning (w/cm²) = kraft (watt)/(diameter*3.14*Varmelengde)
Anbefalt overflatebelastning for forskjellige bruksområder:
oppvarmingsluft (tørr oppvarming): ＜ 8W/cm²
Oppvarming av form: ＜ 12W/cm².
Tilpasset høy overflatebelastning: kan være tilpasset 18W /cm²or høyere.

Hva er overflatebelastningen til kassettvarmeren?
Overflatebelastningen til et varmeelement refererer til mengden kraft det avgir i forhold til overflatearealet, vanligvis målt i watt per kvadrat centimeter (vekt/cm²). Det indikerer hvor mye varme som genereres over et visst område av varmeovnen og er en kritisk faktor for å bestemme varmerens temperatur og effektivitet. Feil høy overflatebelastning kan redusere varmerets levetid, eller til og med føre til varmeforhold eller sikkerhetsfarer. Det er avgjørende å balansere overflatebelastningen for å sikre at kassettvarmeren fungerer effektivt innenfor sine materielle evner og applikasjonens termiske krav.

Når du spør kassettvarmere fra Reheatek, er det viktig å rådføre seg med salgs- eller ingeniørteam for å få den mest passende løsningen.
10
M
Hva er forskjellen mellom internt (svingt inn) og ekstern (krympet på) ledningskonstruksjon av patronvarmer?
Forskjellen mellom internt (svingt i) og eksterne (krympet på) ledninger løgner i metoden for å sikre de elektriske tilkoblingene:
interne (svingte i) ledninger: ledningsledninger settes inn i varmeren, med tilkoblingene komprimert under høyt trykk. Denne metodene beskytter ledningene mot ekstern skade, og gir mulighet for en renere installasjon med mindre eksponering for arbeidsmiljøet.
Ekstern (krympet på) ledninger: I denne designen er ledningene festet til utsiden av varmeren og sikret med en metallkrimp. Denne tilnærmingen er vanligvis enklere å produsere og reparere, men etterlater ledningene mer sårbare for miljøfaktorer og mekaniske skader.

Eksterne ledningskonstruksjoner er ofte laget med glassfiberhylser for å beskytte forbindelsene mot å bøye og forbedre isolasjonen.
For mer informasjon om interne og eksterne ledningskonstruksjoner, vennligst sjekk ut denne artikkelen 'Hva er forskjellen på å svinge inn og krympet på varmeovner ' på vår hjemmeside.



Hva er forholdsreglene for kassettvarmere?

1
For gassoppvarming
Forsikre deg om at installasjonsstedet er godt ventilert for at varmen som genereres av varmeren raskt kan overføres. Kassettvarmer med høy overflatebelastning brukt i et dårlig ventilert miljø kan overopphetes og brenne ut varmeren.

For væskeoppvarming,
velg et skjedemateriale som passer til væsketypen, spesielt når væske er etsende at korrosjonsbestandig materiale er nødvendig. Det er viktig å designe og lage overflatelasten til kassettvarmeren for å matche mediet til oppvarmingsvæsken. For mer innsikt, se artikkelen på vår hjemmeside: 'Hvordan velge varmeapparatet? '
For mold oppvarming
reserverer et monteringshull i formen for å imøtekomme diameteren på kassettvarmeren (eller tilpasse den ytre diameteren til varmeren for å samkjøre med den eksisterende hullstørrelsen). Det foreslås å minimere passformen mellom varmeren og monteringshullet innen 0,1 mm.
Merk: En tett passform er avgjørende for varmerens ytelse og lang levetid:
Hvis installasjonsgapet er for stort, vil ikke kassettvarmeren ta tilstrekkelig kontakt med formen og svekke varmeoverføringen til metallet. Denne varmen på varmeoverflaten kan ikke overføres til metallet. Dette forkorter ikke bare varmerens levetid, men fører også til økt oppvarmingstid og lavere temperaturkontrollrespons.
For optimal installasjon skal muggsopp ha stammet hull for å imøtekomme kassettvarmere. For applikasjoner der det oppvarmede objektets temperatur forblir under 300 ° C og presis temperaturkontroll ikke er kritisk, er borede hull tilstrekkelige.

Merk: Forsikre deg om at hullet er rent uten oljerest før installasjon:
Før du installerer varmeren, må du bekrefte at overflaten er klar for rusk og olje. Eventuell gjenværende olje kan karbonisere ved oppvarming, svekke den termiske konduktiviteten og potensielt føre til varmerskader.
Merk: Fest varmeapparatet ordentlig under drift:
En løs kassettvarmer kan skifte innenfor hullet, og risikere eksponering av varmeområdet for luft eller ledningsledningen til høye temperaturer, noe som kan skade varmeapparatet og utgjøre risikoen for elektrisk støt eller brann. UTEKKERE kan fikses ved hjelp av skrue eller fikse tilbehør. Sekre varmeren med skruer eller passende å fikse tilbehør for å forhindre bevegelse.
2
3

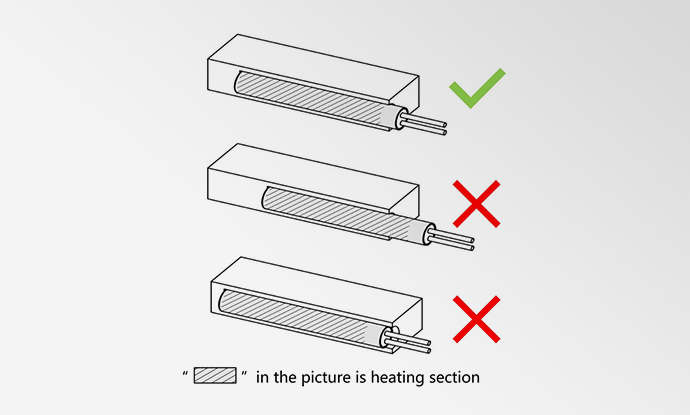

MERKNAD: Tilpass formens hulldybde til varmerens oppvarmingsseksjonslengde.
Et altfor grunt hull kan etterlate en del av varmerens oppvarmingsseksjon utsatt etter installasjon, og mangler riktig varmeavledning, noe som kan skade varmeren og potensielt føre til brannfare.

Motsatt kan et hull som er for dypt føre til at varmeapparatets ende og ledninger blir innfelt i formen. Langvarig drift under disse forholdene kan føre til problemer som kortslutning.

MERKNAD: Forhindre ledningsbøyning.

Bøyningen av ledningen kan lett forårsake problemer som brudd og kortslutning ved svingen. Hvis bøying eller gjentatt bøyning av ledningen er nødvendig i søknaden din, kan du ta kontakt med Reheatek -salg eller ingeniører for å velge en konstruksjon som er bedre egnet for å imøtekomme dette.

Merk: Kassettvarmer skal beskyttes mot fuktighet. Initiert med lavspenning anbefales.

Lagring eller bruk av varmeapparatet i et miljø med høy humiditet kan redusere isolasjonsmotstanden. Selv om isolasjonsegenskapene kan gjenopprette når varmeren er slått på, anbefales det først å bruke en lav spenning for å minimere risikoen for nedbrytning av isolasjon.

MERKNAD: Sørg for sikker krymping av lederne.

Det er viktig at ledningsledningene er godt krympet til lederpinnen. En løs forbindelse vil øke kontaktmotstanden, noe som resulterer i høyere temperaturer som kan skade varmeren og forårsake risiko for brann eller andre sikkerhetsproblemer.

Merk: Overvåk temperaturen ved varmerens ledningsutløp og feste flenser eller tråder.

Forsikre deg om at ledningstemperaturen ikke overstiger 130 ° C.
Oppretthold temperaturen rundt flenser eller feste flenser eller tråder under 180 ° C

Merk: Bruk varmeapparatet innenfor den spesifiserte spenningsvurderingen. Unngå å bruke en høyere spenning.

Varmemotstanden er konstant, og bruk av en annen spenning vil endre sin effekt (WATT). Å betjene varmeapparatet med en høyere spenning enn nominell kan føre til en økning i kraft og temperatur, noe som kan føre til varmerskader og øke risikoen for brann eller andre farer.

MERKNAD: Forhindre tørrvarme for lastekassettvarmere med høy overflate i friluft.

Bruk aldri høyeffekt/overflatebelastningspatronvarmere uten riktig kontakt med materialet som skal varmes opp. Å utsette oppvarmingsseksjonen for luft vil føre til overoppheting, noe som fører til potensiell skader på ledetråd og brannrisiko. Sørg alltid for full nedsenking i det oppvarmede mediet.

Merk: Unngå mekaniske påvirkninger eller modifikasjoner av kassettvarmeren.

Å utsette varmeapparatet for påvirkninger eller modifikasjoner kan forårsake problemer som skade på varmeapparatet, kortslutningen og elektrisk sjokk.

Merk: Ikke berør kassettvarmeren i betjening eller umiddelbart etter at strømmen er koblet fra.

Det er forbudt å berøre kassettvarmeren for hånd under bruk, spesielt de høye temperaturvarmere selv om de har beskyttelseshansker på grunn av risikoen for brannskader. Forsikre deg alltid om at strømmen er slått av og avkjøles til romtemperatur før du fjerner varmeren.

Forslag: Implementere et PID-kontrollert system for temperaturkontroll av patronvarmer.

Hyppig sykling kan redusere levetiden til kassettvarmeren betydelig. For å opprettholde jevn kvalitet og forlenge varmerens levetid, anbefales det å bruke en temperaturkontroller som styres av et PID -system for mer stabil og presis temperaturstyring.

Produktvedlikehold og utskifting

Før noen reparasjoner, utskiftninger eller vedlikeholdsarbeid på varmeren, må du alltid koble strømforsyningen for å sikre driftssikkerhet.

• La varmeapparatet avkjøles til omgivelsestemperatur etter å ha slått av før de demonteres for å unngå risikoen for forbrenning.
• Når det er fremmedlegemer på varmeoverflaten, rengjør du den forsiktig med en tørr klut eller finkorns sandpapir. Unngå å bruke skarpe metallobjekter som kan skade varmeren.
• Inspiser den eksterne ledningstrådhylsen for tegn på skade eller forurensning, for eksempel oljflekker. Bytt ut hylsen omgående hvis noen problemer blir oppdaget.
• Undersøk ledningstilkoblingene for løshet, sverting eller oksidasjon. Eventuelle avvik bør adresseres med øyeblikkelig erstatning for å opprettholde sikkerhet og funksjonalitet.

Flere tilpasningsalternativer for kassettvarmere

c

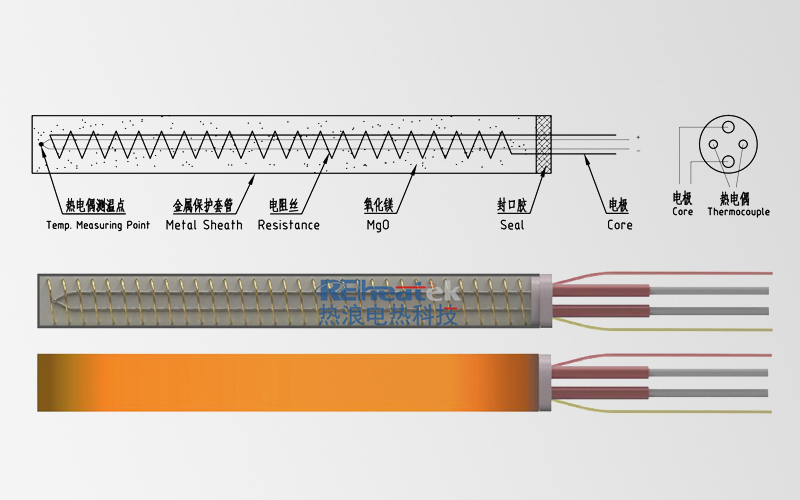

配图 15-bygget i termoelementets kassettvarmer
Innebygd termoelementkassettvarmer

Termoelementet (JOR K-type) kan bygges inne i varmeren på spissen eller midtpunktsstedet, jordet eller ujordet, noe som muliggjør måling av den interne temperaturen på varmeren. Det kan kobles til en kontroller (for eksempel PID -kontrollsystem) for nøyaktig og responsiv temperaturregulering.
Ensartet kassettvarmer
Ensartede kassettvarmere er designet med varierende ledningstettheter langs lengden. Endene har en høyere tetthet, og produserer mer varme, noe som kompenserer for det raskere varmetapet i disse ender. Denne utformingen sikrer en jevn temperaturfordeling over hele oppvarmingsdelen.
Se denne artikkelen 'Hva er forskjellene mellom oppvarming av vanlig kassettvarmer og ensartet kassettvarmer? ' For en grundig sammenligning med standard patronvarmere:
https://www.heateek.com/news/whats-the-differences-between-heatek-common-cartridge-heater- and-uniform-cartridgeweater.html
配图 16-uniform-Cartridge-Heater
17

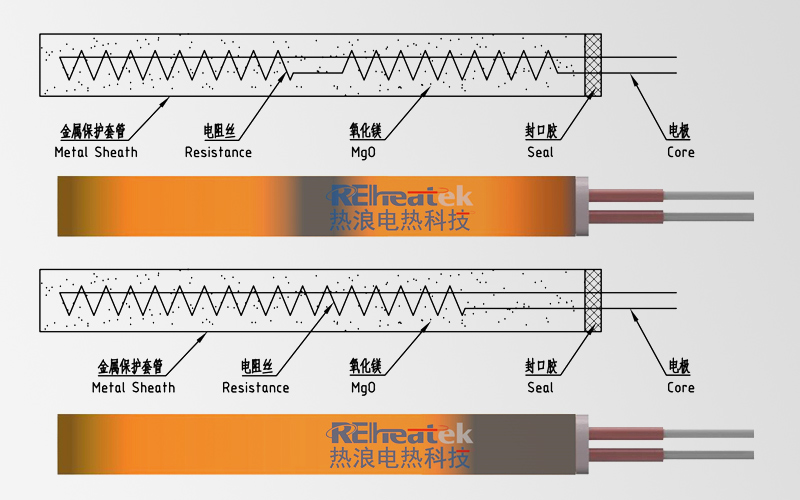

Multiseksjonspatronvarmer
Denne typen varmeovner er konstruert med seksjoner som inneholder oppvarmingsledninger som er såret ved forskjellige tettheter, slik at forskjellige seksjoner kan produsere varierende temperaturer i en enkelt enhet.
Tilpassbare kalde seksjoner
For noen spesifikke applikasjoner med forespørsel om tilpasset ikke-varme i visse områder av varmeapparatet, tilbyr opparvning tilpassede ikke-oppvarmingsseksjoner.
18
192
191
Separat kontrollert multisonesvarmer
Varmer med to eller flere varmesoner kan kontrolleres individuelt. Slike varmeovner er ideelle for metallplateoppvarmingssystemer som krever presis temperaturenhet over platen, oppnådd ved uavhengig å håndtere hver varmeseksjon.
