በኢንዱስትሪ አፕሊኬሽኖች ውስጥ, ብዙ የማሞቂያ ኤለመንቶች ብዙውን ጊዜ በቡድን ውስጥ አንድ ላይ ጥቅም ላይ ይውላሉ. የሚፈለገውን የሙቀት ውጤት ለመገንዘብ እነዚህን የማሞቂያ ኤለመንቶች እንዴት ሽቦ ማድረግ እንደሚቻል አሳሳቢ ርዕስ ይሆናል.

ሁለት መሠረታዊ እውቀት;

1. የማሞቂያ ኤለመንቶችን ማገናኘት አወንታዊ እና አሉታዊ ምሰሶዎችን መለየት አያስፈልግም.

የኤሌትሪክ ማሞቂያዎች ዋናው የማሞቂያ ኤለመንት የመቋቋም ሽቦ (በተለምዶ ኒኬል-ክሮሚየም ቅይጥ - Ni80Cr20) ነው, እሱም ተከላካይ አካል ነው, ስለዚህ በአዎንታዊ እና አሉታዊ ምሰሶዎች መካከል ምንም ልዩነት የለም.

2. የማሞቂያ ኤለመንቶች የመቋቋም ዋጋ ተስተካክሏል.

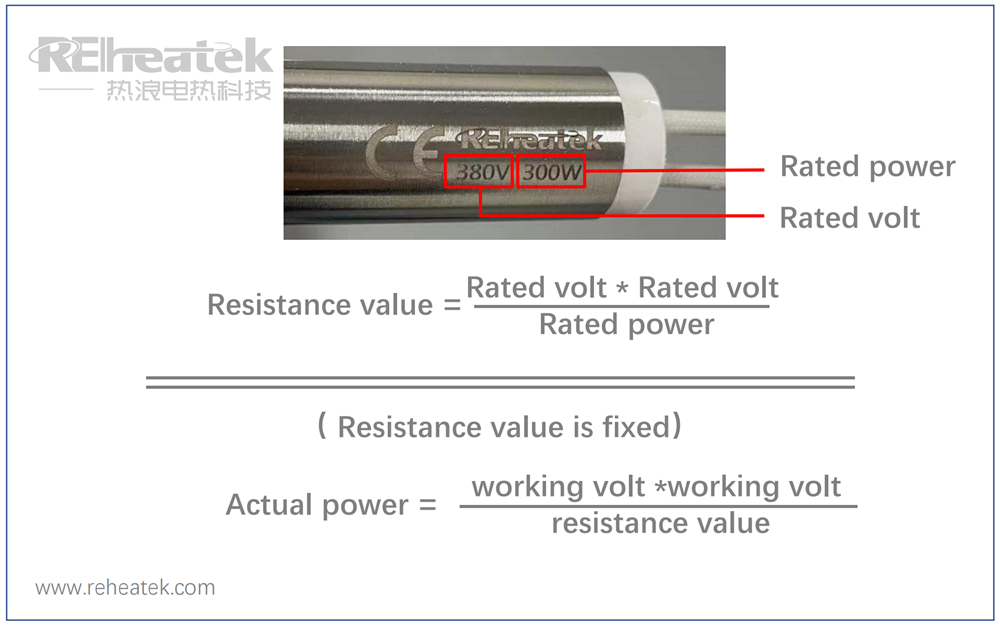

የመቋቋም ዋጋ = ደረጃ የተሰጠው ቮልት * ደረጃ የተሰጠው ቮልት/ ደረጃ የተሰጠው ኃይል

(ደረጃ የተሰጠው ቮልት እና ሃይል ተረጋግጧል፣የመቋቋም ዋጋ በቮልት እና በኃይል ሊስተካከል ይችላል።)

ትክክለኛው ኃይል = የሚሰራ ቮልት * የሚሰራ ቮልት / የመቋቋም ዋጋ

ከላይ ባለው ቀመር መሰረት, የክወና ቮልቴጅ ትክክለኛውን ኃይል ይለውጣል. የተሳሳተ የቮልቴጅ ግቤት ወደ ማሞቂያ ኤለመንቶች ውድቀት እንኳን ሳይቀር የደህንነት ችግሮች ያስከትላል. እባክዎን ሁል ጊዜ ማሞቂያዎችን በቮልቴጅ ያሰራጩ።

ከዚህ በታች አንዳንድ የተለመዱ የገመድ ዘዴዎች አሉ።

1. ተከታታይ ግንኙነት

የተከታታይ ግንኙነት ከመሠረታዊ የሽቦ ዓይነቶች አንዱ ነው, በቀላሉ ከላይ በሥዕሉ ላይ እንደሚታየው ማሞቂያዎችን ከጫፍ እስከ ጫፍ ያገናኙ.

በተከታታይ ግንኙነት, እያንዳንዱ የማሞቂያ ኤለመንት ተመሳሳይ ወቅታዊ (የአሁኑ = ቮልቴጅ / የመቋቋም ዋጋ.) አለው. የተለያዩ የመከላከያ እሴት ያላቸው ብዙ ኤለመንቶች በተከታታይ ከተገናኙ, የቮልቴጅ ነጠላ ኤለመንት = የአሁኑ * የንጥሉ መከላከያ እሴት.

2. ትይዩ ግንኙነት

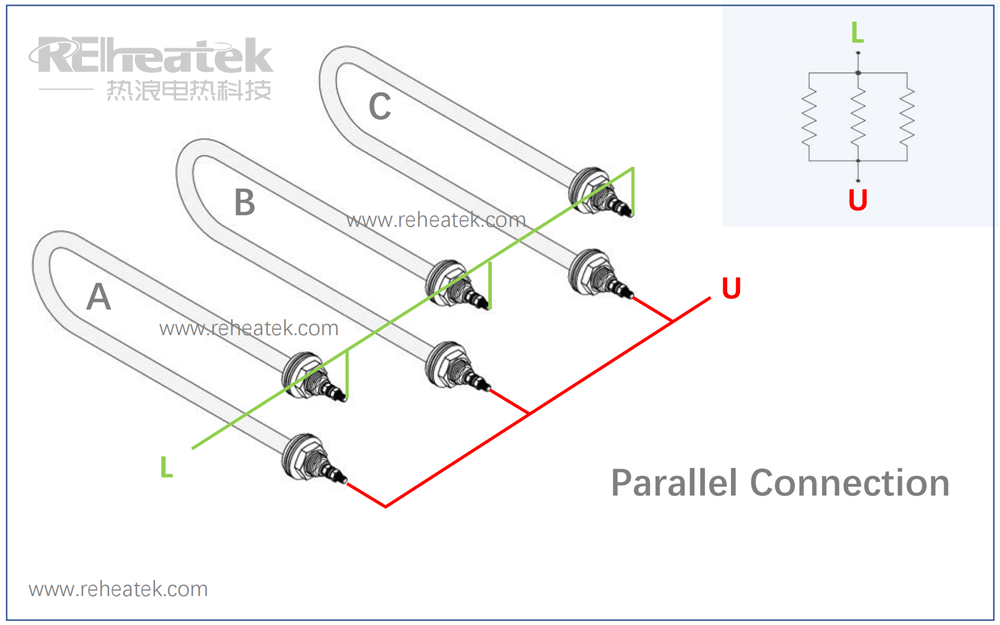

የእያንዳንዱ ማሞቂያውን አንድ ጫፍ አንድ ላይ ያገናኙ, እና ሌላኛው ጫፍ ከላይ ባለው ምስል.

በትይዩ ግንኙነት, እያንዳንዱ ማሞቂያ በተቃውሞ እሴት ላይ የተመሰረተ ተመሳሳይ ቮልቴጅ እና የተለያዩ ጅረቶች አሉት. ለምሳሌ በሥዕሉ ላይ እንዳለ፣ የአሁኑ በ A element = Voltage/Resistance Value A.

3. Y ግንኙነት (የኮከብ ግንኙነት)

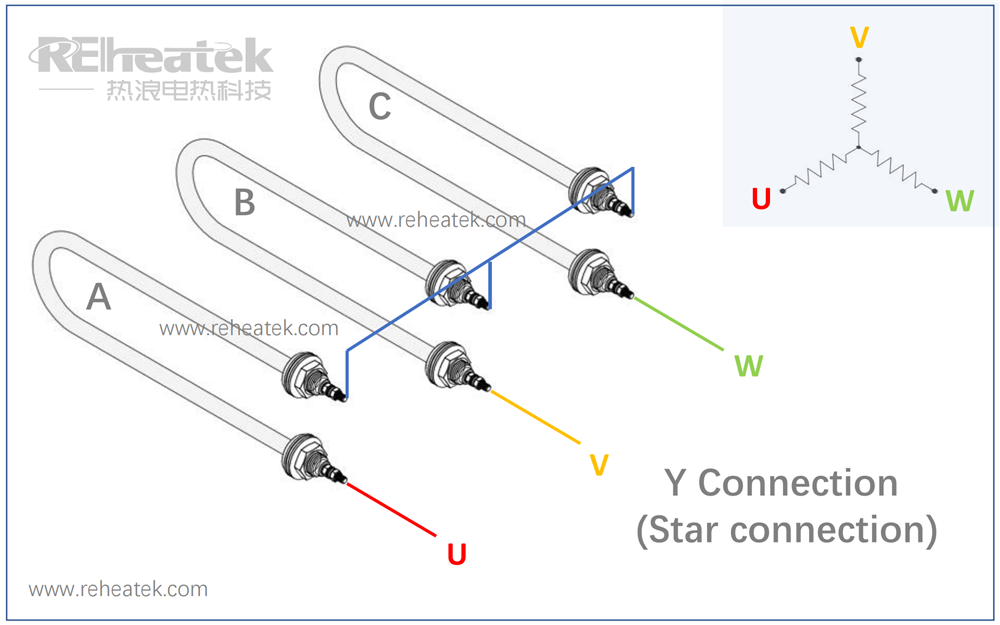

የኮከብ ግንኙነት በ AC ሶስት-ደረጃ የኃይል አቅርቦት ውስጥ ጥቅም ላይ የሚውል ግንኙነት ነው። የኮከብ ግንኙነት የእያንዳንዱን ማሞቂያ አንድ ጫፍ ከአንድ የጋራ መጋጠሚያ ጋር ማገናኘት ሲሆን ሌላኛው ጫፍ ደግሞ በ U፣ V እና W ላይ ባለው ምስል ላይ ካለው የተለየ ተርሚናል ጋር ማገናኘት ነው።

በከዋክብት ግንኙነት ውስጥ, የመስመሩ ጅረት ከደረጃው የአሁኑ ጋር እኩል ነው, እና የቮልቴጅ ቮልቴጅ ከ √3 እጥፍ የመስመር ቮልቴጅ ጋር እኩል ነው.

4. ዴልታ ግንኙነት (የተጣራ ግንኙነት)

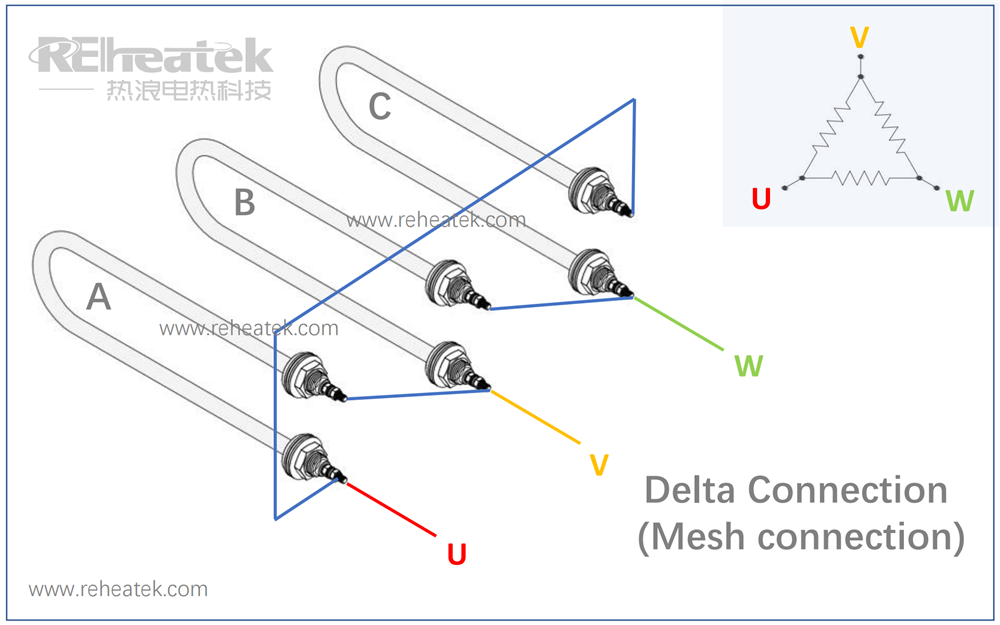

የዴልታ ግንኙነት በ AC ሶስት-ደረጃ የኃይል አቅርቦት ውስጥም ጥቅም ላይ ይውላል። የዴልታ ግንኙነትን ለማግኘት እያንዳንዱ የማሞቂያ ኤለመንት ከጫፍ እስከ ጫፍ ይገናኛል፣ ከዚያም ሶስት የጋራ ነጥቦች U፣ V & W ሶስት ደረጃዎችን ይመሰርታሉ። የዴልታ ግንኙነት ምንም ገለልተኛ ነጥብ የለውም, እና ወደ ገለልተኛ መስመር ሊመራ አይችልም, ስለዚህ ባለ ሶስት ፎቅ ሶስት ሽቦ ስርዓት ብቻ ነው. በዴልታ ግንኙነት ባለ 3-ደረጃ ስርዓት የመስመር ቮልቴጁ ከደረጃ ቮልቴጅ ጋር ተመሳሳይ ነው፣ እና የመስመሩ አሁኑ ከደረጃው የአሁኑ √3 እጥፍ ጋር እኩል ነው።

በ 3-ደረጃ የተገናኘ የተለያየ ኃይል ያለው የእያንዳንዱ ማሞቂያ አካል የአሁኑ እና የቮልቴጅ ስሌት

በ 3-ደረጃ ቮልቴጅ ውስጥ ጥቅም ላይ በሚውልበት ጊዜ በተለያየ ኃይል (የተለያዩ የመከላከያ እሴት) የማሞቂያ ኤለመንቶችን የአሁኑን ወይም ትክክለኛውን የኃይል ውፅዓት ማስላት የበለጠ የተወሳሰበ ነው።

የ REheatek ኦፊሴላዊ ድርጣቢያ ለራስ ስሌት ቴክኒካል ድጋፍን እንደሚከተለው ይሰጣል ።

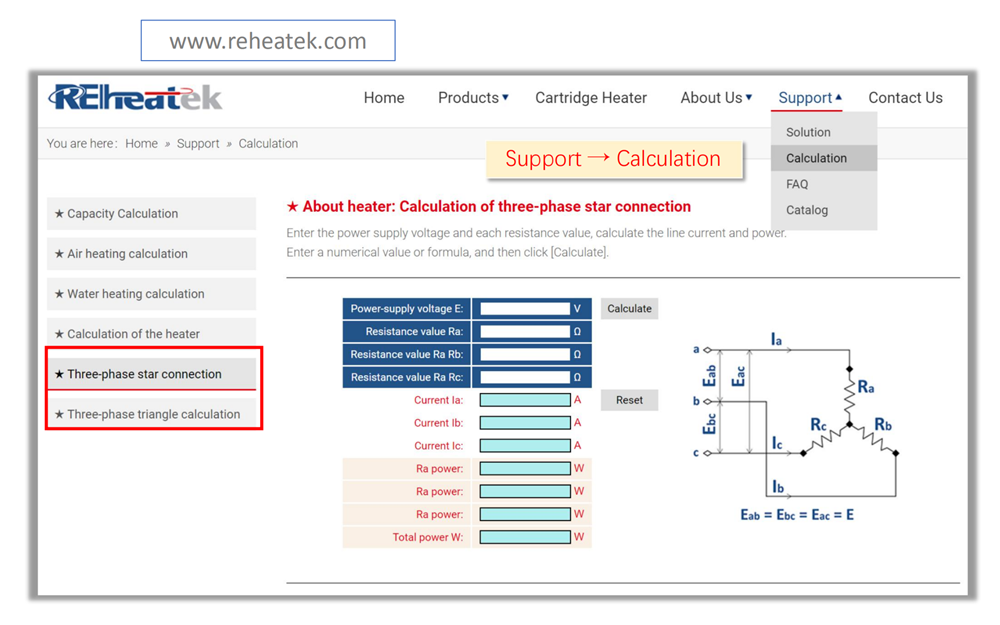

ድህረ ገጽ፡ www.reheatek.com → ድጋፍ → ስሌት → የሶስት ደረጃ ኮከብ/ ትሪያንግል ስሌት።

ማስታወሻዎች

እባክዎን የማሞቂያ ኤለመንቶችን ከማበጀትዎ በፊት የግንኙነት ዘዴን ለ REheatek ሽያጭ ወይም መሐንዲስ ያማክሩ።

ጥንቃቄ፡ እባክዎን የማሞቂያ ኤለመንቶችን በቮልቴጅ ያካሂዱ። የተሳሳተ የቮልቴጅ ኃይልን ይለውጣል, ይህም ወደ ማሞቂያ ውድቀት ወይም ከባድ አደጋዎች ያስከትላል.

አስቀድመው ያለዎትን የማሞቂያ ኤለመንቶች ሽቦ

ከስራው በፊት ለማሞቂያው የቮልቴጅ መጠን ትኩረት ይስጡ. ለምሳሌ በቻይና, መደበኛ ባለ 3-ደረጃ 380 ቪ ነው. የማሞቂያ ኤለመንቶች የቮልቴጅ መጠን 380 ቪ ከሆነ, ማሞቂያዎች የዴልታ ግንኙነትን መጠቀም አለባቸው. ደረጃ የተሰጠው ቮልቴጅ 220V ከሆነ, ከዚያም Y ግንኙነት (ኮከብ ግንኙነት) መሆን አለበት.
